Справочник по стандартным КМОП микросхемам

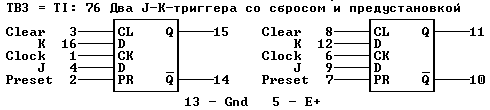

ТВ3 (76) - два J-K триггера со сбросом и предустановкой








Preset Clear Clock J K  Q  -Q
  L   H   X X X  H   L
  H   L   X X X  L   H
  L   L   X X X  H*  H*
  H   H  ~\_ L L  Q0 -Q0
  H   H  ~\_ H L  H   L
  H   H  ~\_ L H  L   H
  H   H  ~\_ H H -Q0  Q0
  H   H   L X X  Q0 -Q0
H* - неустойчивое состояние

Параметры для 1564
E=2 В
E=4.5 В
E=6 В
Выходной ток логического 0, мА     -0.02     -4     -5.2
Выходной ток логической 1, мА     -0.02     -4     -5.2
Входное напряжение логического 0, В     -0.5     -1.4     -1.8
Входное напряжение логической 1, В  1.5-  3.2-  4.2-
Выходное напряжение логического 0, В
    при токе 0.02 мА
    при токе 4 мА
    при токе 5.2 мА
    -
    -0.1
    -
    -
    -
    -
    -0.4
    -
    -
    -
    -
    -0.4
Выходное напряжение логической 1, В
    при токе 0.02 мА
    при токе 4 мА
    при токе 5.2 мА
    -
 1.9-
    -
    -
    -
    -
 3.7-
    -
    -
    -
    -
 5.2-
1564- Задержки (T=+25/T=Tmax)
E=+2
E=+4.5
E=+6
От Ck до Q,-Q -70-175/-250 -20-35/-50 -15-30/-42
От Cl,Pr до Q,-Q -70-230/-345 -20-46/-69 -15-39/-59
Длительность импульса Ck (H,L)     80-/120-    16-/24-    14-/20-
Длительность импульса Cl,Pr (L)    100-/150-    20-/30-    17-/25-
Время предустановки данных    150-/225    30-/45-    25-/38-
Время предустановки Clear,Preset в неактивное состояние    100-/150-    20-/30-    17-/25-
Время удержания данных      0-/0-     0-/0-     0-/0-
Максимальная частота, МГц      6-/4.2-    31-/21-    36-/25-

Козак Виктор Романович, Новосибирск, 20-июня-2014 г.
