Справочник по низкочастотным
цифровым КМОП микросхемам
|
|
КТ3 - четыре двунаправленных ключа
561КТ3 = CD4066A 1561КТ3 = CD4066B |

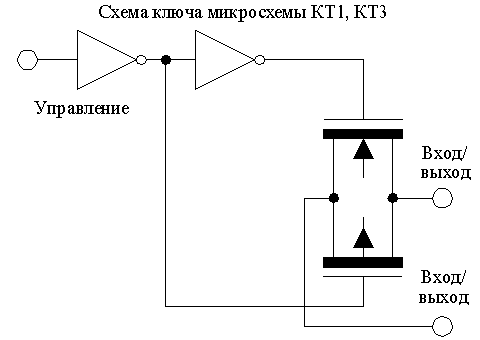

Микросхема КТ3 имеет
4 независимых двунаправленных аналоговых ключа. Потенциал H на входе Ei включает
ключ, потенциал L на входе Ei выключает ключ. | Микросхема |
|
561КТ3 | ||
| Параметры (T=+25)
при напряжении питания |
E=+2.5 | E=+5 | E=+7.5 | +10 |
| Gnd=-2.5 | Gnd=-5 | Gnd=-7.5 | ||
| Сопротивление ключа во включенном состоянии, Ом | -270-5000 | -120-500 | -80-280 | - |
| Разность сопротивлений любых двух каналов, Ом | - | -10- | -5- | - |
| Ток утечки закрытого канала, нА | - | -0.1-100 | -0.1-100 | -100 |
| Емкость входов пФ | - | -8- | - | - |
| Емкость выходов пФ | - | -8- | - | - |
| Емкость проходная пФ | - | -0.5- | - | - |
| Напряжение источника питания, В |
|
3-15 | ||
| Задержки распространения, нс | ||||
| Через включенный канал | -20-50 | -10-25 | - | -25 |
| Задержка от E | - | -35- | - | -90 |
| Микросхема |
|
|
||||
| Параметры при напряжении питания | E=+5 | E=+10 | E=+15 | +5 | +10 | +15 |
| Сопротивление ключа во включенном состоянии, Ом | -270-1000 | -120-500 | -80-280 | - | - | - |
| Разность сопротивлений любых двух каналов, Ом | -25- | -10- | -5- | - | - | - |
| Ток утечки закрытого канала, нА | - | - | -100 | - | - | - |
| Емкость входов пФ | - | -4- | - | - | - | - |
| Емкость выходов пФ | - | -4- | - | - | - | - |
| Емкость проходная пФ | - | -0.2- | - | - | - | - |
| Напряжение источника питания, В |
|
|
||||
| Задержки распространения, нс | ||||||
| Через включенный канал | 8-45 | -4-30 | -2-20 | |||
| Задержка от E включения | -32-125 | -16-60 | -13-50 | -120 | -40 | -30 |
| Задержка от E выключения | -380- | -380- | -400- | |||
