Многоканальный аналого-цифровой преобразователь CANADC40

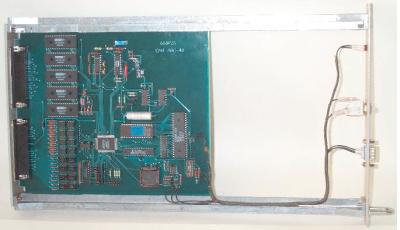

CANADC40

Модуль CANADC40M предназначен для контроля выходных токов и напряжений в многоканальных управляемых источниках питания. Кроме этого он может использоваться как многоканальный аналого-цифровой преобразователь широкого применения. Наличие в блоке входного и выходного регистров с оптоизоляцией облегчает создание небольших измерительных стендов. Подробное описание устройства в формате pdf .
Модуль состоит из:

- 40-канального АЦП с дифференциальными входами;
- 8-канального выходного регистра с гальванически изолированными выходами
- 8-канального входного регистра с гальванически изолированными входами:
- CANBUS интерфейса, по которому осуществляется связь устройства с управляющей ЭВМ;
- встроенного микропроцессора.

    40 канальный АЦП выполнен на микросхеме сигма-дельта АЦП и аналоговых мультиплексорах. Каждый измерительный канал является дифференциальным. Процессор может организовывать измерения либо нескольких каналов (от 1 до 40), либо обеспечивать быстрые измерения по одному выбранному каналу. Измеренные значения могут как выдаваться в CANBUS, так и запоминаться во встроенной памяти и выдаваться по специальному запросу. Старт серии измерений может осуществляться адресным либо широковещательным сообщением по шине CANBUS. Командой от ЭВМ можно выбирать компромиссное сочетание времени измерения и разрешающей способности. Усилитель с программируемым коэффициентом усиления (1, 10, 100 и 1000) позволяет измерять микровольтовые сигналы (например, от термопар).

Основные параметры устройства CANADC40M:
- разрядность АЦП    24 бит;
- разрешающая способность   24 бит:
- абсолютная погрешность не более  0.03%;
- входное напряжение    10 В и 1 В;
- каналов выходного регистра  8;
- каналов входного регистра   8
Козак Виктор Романович, Новосибирск, 22-мая-2014 г.
email: kozak@inp.nsk.su
