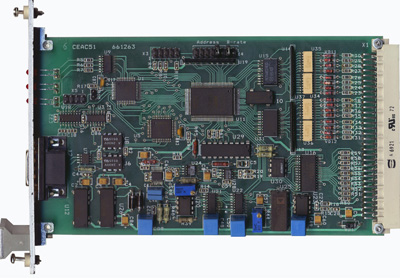

Модуль
CEAC51 представляет из себя миниатюризированный евромеханический вариант
устройства CDAC20. Он предназначен для комплектования новых источников питания
средней и большой мощности, которые разрабатываются в формате евромеханики.
Модуль CEAC51 предназначен для управления прецизионными (0,01% или лучше)
управляемыми источниками питания. Модуль включает в себя 5-канальный прецизионный
измеритель и 1 канал прецизионного цифроаналогового преобразователя, что
позволяет использовать его как преобразователь широкого применения. Наличие
в блоке входного и выходного регистров с оптоизоляцией облегчает создание
небольших измерительных стендов. Подробное описание устройства - (в формате
pdf ).
Модуль состоит из:
- 1-канального 20-разрядного ЦАПа с изменяемой полярностью выходного напряжения;
- 5-канального АЦП;
- 8-канального выходного регистра с гальванически изолированными выходами
- 8-канального входного регистра с гальванически изолированными входами:
- CANBUS интерфейса, по которому осуществляется связь устройства с управляющей ЭВМ;
- встроенного микропроцессора.С точки зрения пользователя ЦАП может трактоваться либо как прецизионный цифроаналоговый преобразователь, либо как генератор функций. В процессоре может содержаться до 8 таблиц, по которым устройство формирует изменяющееся напряжение методом кусочно-линейной интерполяции. Все ЦАПы на линии CANBUS либо программно определенная группа ЦАПов могут стартоваться одновременно широковещательной посылкой и с неопределенностью около 1 мсек изменять напряжения/токи соответствующих каналов источников питания ускорительного комплекса.
5 канальный АЦП выполнен на микросхеме сигма-дельта АЦП и аналоговых мультиплексорах. Каждый измерительный канал является дифференциальным. Фактически АЦП имеет 8 входных каналов и для программиста они ничем не отличаются друг от друга. Однако, три канала имеют фиксированное соединение: один измерительный канал соединен с выходом ЦАПа, а два других измеряют эталонный источник опорного напряжения и "землю". Эти соединения используются при калибровке измерительной части для повышения метрологических показателей прибора. Процессор может организовывать измерения либо нескольких каналов (от 1 до 8), либо обеспечивать быстрые измерения по одному выбранному каналу. Измеренные значения могут как выдаваться в CANBUS, так и запоминаться во встроенной памяти и выдаваться по специальному запросу. Старт серии измерений может осуществляться адресным либо широковещательным сообщением по шине CANBUS. Командой от ЭВМ можно выбирать компромиссное сочетание времени измерения и разрешающей способности.
Вся аналоговая часть гальванически изолирована от остальной части прибора, что облегчает измерения в условиях сильных помех.Основные параметры устройства CEAC51:- разрядность ЦАПа 20 бит плюс знак;
- разрешающая способность ЦАПа 20 бит:
- абсолютная погрешность ЦАПа не более 0.01% (при использовании цифровой коррекции и лучше);
- разрядность АЦП 24 бит;
- разрешающая способность АЦП 24 бит:
- абсолютная погрешность АЦП не более 0.003%;
- входное напряжение АЦП 10 В;
- выходное напряжение ЦАПа 10 В;
- каналов выходного регистра 8;
- каналов входного регистра 8.
