CEAD20 - многоканальный аналого-цифровой преобразователь

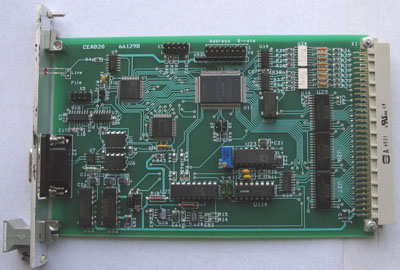

CEAD20Модуль CEAD20 представляет из себя евромеханический (3U*160) многоканальный АЦП с интерфейсом CANbus. Он предназначен для встраивания в оконечные устройства, такие как многоканальный измеритель температуры, а также как универсальный измеритель систем в формате евромеханики.

Модуль CEAD20 включает в себя 20-канальный двухпроводный (либо 40-канальный однопроводный) прецизионный измеритель, что и позволяет использовать его как преобразователь широкого применения. Наличие в блоке входного и выходного регистров с оптоизоляцией облегчает создание небольших измерительных стендов. Подробное описание устройства - (в формате pdf ).
Модуль состоит из:

- 20(40)-канального АЦП;
- 4-канального выходного регистра с гальванически изолированными выходами
- 4-канального входного регистра с гальванически изолированными входами:
- CANBUS интерфейса, по которому осуществляется связь устройства с управляющей ЭВМ;
- встроенного микропроцессора.

    АЦП выполнен на микросхеме сигма-дельта АЦП и аналоговых мультиплексорах. Каждый измерительный канал является дифференциальным. Фактически АЦП имеет 24 (48 однопроводных) )входных канала и для программиста они ничем не отличаются друг от друга. Однако, четыре канала имеют фиксированное соединение: один измерительный канал соединен с температурным датчиком в блоке, один подключен к источнику питания блока, а два остальных измеряют эталонный источник опорного напряжения и "землю". Эти соединения используются при калибровке измерительной части для повышения метрологических показателей прибора. Процессор может организовывать измерения либо нескольких каналов (от 1 до 48), либо обеспечивать быстрые измерения по одному выбранному каналу. Измеренные значения могут как выдаваться в CANBUS, так и запоминаться во встроенной памяти и выдаваться по специальному запросу. Старт серии измерений может осуществляться адресным либо широковещательным сообщением по шине CANBUS. Командой от ЭВМ можно выбирать компромиссное сочетание времени измерения и разрешающей способности.
    Вся аналоговая часть гальванически изолирована от остальной части прибора, что облегчает измерения в условиях сильных помех.
Основные параметры устройства CEAD20:

- разрядность АЦП    24 бит;
- разрешающая способность АЦП  24 бит:
- абсолютная погрешность АЦП не более  0.003%;
- входное напряжение АЦП   10 В;
- каналов выходного регистра  4;
- каналов входного регистра   4.
Козак Виктор Романович, Новосибирск, 22-мая-2014 г.
email: kozak@inp.nsk.su
