Memory, handbook, V.Kozak

Справочник по микросхемам памяти

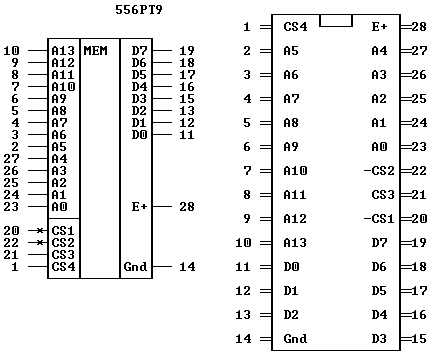

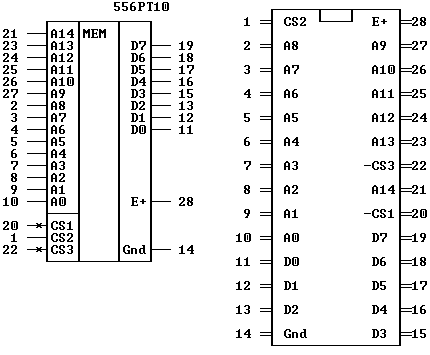

Расположение выводов микросхем ПЗУ

В незапрограммированной микросхеме все L

В незапрограммированной микросхеме все L

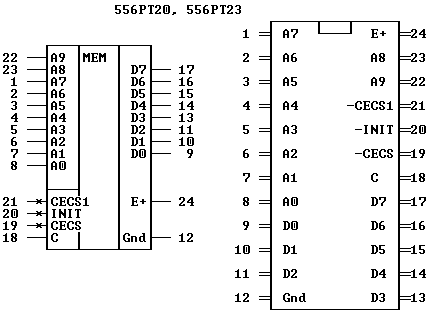

`Входы`				`Перемычка`	`Выходы`	`Операция`
`-CECS`	`-CECS1`	`C`	`-INIT`		`Q7-Q0`
`L`	`H`	`X`	`X`	`-`	`Z`	`-`
`L`	`L`	`L`	`L`	`есть *1`	`L`	`Запись в регистр`
`L`	`L`	`L`	`L`	`нет *1`	`H`	`и считывание выхода`
`H`	`L`	`_/~\_`	`X`	`есть/нет`	`Z*2`	`Хранение после имп`
`L`	`L`	`_/~\_`	`H`	`есть/нет`	`-`	`Запись новой информации по переднему фронту такт.имп.`

*1 в инициирующем слове
*2 после тактового импульса

Козак Виктор Романович, Новосибирск, 23-июня-2014 г.	email: kozak@inp.nsk.su
