Справочник по стандартным
цифровым ТТЛ микросхемам
|
|

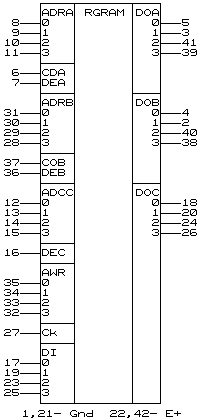

ИР39 = (б/а) - регистр общего назначения
с многоканальным доступом
|
| 1 | общий | |
| 2-5 | выходы информации каналов | |
| CDA | 6 | вход управления канала |
| -DEA | 7 | вход "Выход канала разрешается" |
| -DEC | 8-15 | входы адреса чтения каналов |
| 16 | вход "Выход канала разрешается" | |
| 17,19 | входы информационных данных | |
| 18,20 | выходы информации каналов | |
| 21 | общий | |
| 22 | питание | |
| 23,25 | входы информационных данных | |
| 24,26 | выходы информации каналов | |
| Ck | 27 | вход тактовый |
| 28-31 | входы адреса чтения каналов | |
| 32-35 | входы адреса записи | |
| -DEB | 36 | вход "Выход канала разрешается" |
| COB | 37 | вход управления канала |
| 38-41 | выходы информации каналов | |
| 42 | питание |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H -высокий уровень напряжения
L -низкий уровень напряжения
X -любой уровень напряжения (L или H)
Z -состояние высокого импеданса
| Параметры | ИР39 |
| Выходной ток лог. 0, мА | 8 |
| Выходной ток лог. 1, мА | 1 |
| Входной ток лог. 0, мА | 0.4 |
| Входной ток лог. 1, мкА | 40 |
| Выходное напряжение лог.0, В | -0.5 |
| Выходное напряжение лог.1, В | 2.4- |
| Ток потребления, мА | -200 |
| Задержки распространения, нс | -60 |
