Справочник по низкочастотным цифровым КМОП микросхемам
ГГ1 - генератор с ФАПЧ
561ГГ1 = CD4046A
1561ГГ1 = CD4046B

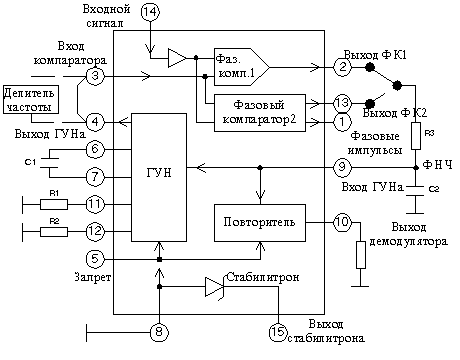

    ГГ1 состоит из генератора, управляемого напряжением, и двух фазовых компараторов, имеющих общий вход компарирования и общий усилитель входного сигнала. Микросхема содержит интегральный стабилитрон с напряжением стабилизации 5.2 В.
    Генератор, управляемый напряжением (VCO) требует для работы подключения времязадающего конденсатора (между выводами C1 и C2) и одного (R1) или двух (R1, R2) резисторов (между соответствующим выводом и Gnd. Цепочка C1,R1 определяет диапазон частоты VCO, а R2 задает смещение диапазона, если это необходимо. Типовые значения резисторов лежат в пределах (10 КОм - 1 МОм. При напряжении питания 5 В времязадающая емкость должна быть не менее 100 пФ, а при питании 10 В должна быть не менее 50 пФ. Выход фазового компаратора через RC-цепочку соединяется с входом VCOi. Если этот сигнал необходимо использовать еще где-нибудь, его можно получить от повторителя сигнала (вывод 10), который при этом должен быть соединен резистором  (10  Ком или больше) с Gnd. Если это не требуется, вывод 10 (выход демодулятора) может быть оставлен неподключенным. Выход VCO может быть подключен непосредственно к фазовому компаратору (вывод 3) или через делитель частоты, например 561ИЕ9, 561ИЕ14, 561ИЕ15, 561ИЕ16, 561ИЕ19. Один или несколько таких счетчиков совместно с ГГ1 могут быть использованы чтобы построить микромощный синтезатор частоты. Потенциал L на входе Inh (вывод 5) разрешает работу VCO и повторителя сигнала, а потенциал H- запрещает их работу, уменьшая потребляемую мощность.
    Сигнальный вход фазового компаратора (вывод 14) может быть непосредственно соединен с сигналом, размах колебаний которого соответствует стандартным уровням КМОП логики (логический 0 <30%, а логическая 1 >70% напряжения источника питания). При меньшем размахе входной сигнал должен подаваться через емкость на сигнальный вход, который не требует установки смещения.     Фазовый компаратор 1 (выход на выводе 2) является схемой Исключающее-ИЛИ, которая функционирует аналогично перегруженному балансному смесителю. Чтобы максимизировать диапазон захвата частоты, частоты на входе компаратора и сигнала должны иметь 50% заполнение цикла. При отсутствии сигнала или при шумовом сигнале на  входе, этот фазовый компаратор имеет среднее выходное напряжение равное половине напряжения питания. Фильтр низкой частоты, соединенный с выходом фазового компаратора, обеспечивает усредненное напряжение на входе VCO и вынуждает его генерировать на центральной частоте.
    Диапазон частоты входного сигнала, в котором микросхема ГГ1 захватит эту частоту, является 2*Fc.
    Диапазон частоты входного сигнала, в котором микросхема ГГ1 будет удерживать эту частоту, является 2*Fl. Диапазон захвата должен быть меньше диапазона удержания.
    Фазовый компаратор 2 (выходы на выводах 1,13) является схемой запускаемой по фронту, которая содержит 4 триггерных ступени связанных с управляющими схемами и выходом с тремя состояниями. Этот фазовый компаратор запускается по положительному фронту на входе сигнала (вывод 3) или компаратора (вывод 4) и работает независимо от коэффициента заполнения на этих входах. Выход PC2 (вывод 13) обеспечивает уровень напряжения и коэффициент заполнения цикла соответственно частоте и разности фаз между входными сигналами. Когда этот выход соединен через ФНЧ со входом VCO, на емкости фильтра напряжение изменяется до тех пор, пока оба сигнала не станут равными по частоте и фазе. Когда это напряжение установилось, на выходе PCP (вывод  1) устанавливается высокий потенциал, сигнализирующий о захвате частоты. Когда используется фазовый компаратор 2 в  ФНЧ рассеивается меньшая мощность.

    Микросхема    4046A    4046A   ГГ1   ГГ1
Параметры (T=+25) при питании, В   E=+5    E=+10   E=+5   E=+10
Выходной ток логического 0 (выводы 2 и 13), мА   0.43-    1.3-   0.36   0.9
    при выходном напряжении, В    0.5    0.5   0.5   1.0
Выходной ток логического 0 (остальные выв.), мА   0.23-    0.7-   0.36   0.9
    при выходном напряжении, В   0.5    0.5   0.5   1.0
Выходной ток логической 1 (выводы 2 и 13), мА   0.3-    0.9-   0.36   0.9
    при выходном напряжении, В   4.5    9.0   4.5   9.0
Выходной ток логической 1 (остальные выв.), мА   0.08-    0.25-   0.36   0.9
    при выходном напряжении, В   4.5    9.0   4.5   9.0
Максимальная рабочая частота, МГц   0.25-0.5-   0.6-1.2-   0.3-   0.6-
Напряжение стабилизации стабилитрона (50 мкА),В     4.5-5.2-6.1   -    -

    Микросхема  4046B  4046B  4046B   ГГ1  ГГ1  ГГ1
Параметры (T=+25) при питании  E=+5   E=+10  E=+15   +5   +10   +15
Выходной ток логического 0, мА   0.51-  1.3-   3.4-   0.51  1.3   3.4
    при выходном напряжении, В  0.4   0.5   1.5   0.4   0.5   1.5
Выходной ток логической 1, мА   0.51-  1.3-   3.4-   0.51  1.3   3.4
    при выходном напряжении, В  4.6   9.5  13.5   4.6   9.5  13.5
Максимальная рабочая частота, МГц   -0.7-  -1.4-   -1.9-   0.5-  1.0-  1.4-
Напряжение стабилизации стабилитрона (50 мкА),В  -5.2-  -5.2-   -5.2-      4.45-6.15

Козак Виктор Романович, Новосибирск, 18-июня-2014 г.
