Справочник по низкочастотным цифровым КМОП микросхемам
ИЕ5 - 15-разрядный делитель частоты
 176ИЕ5 = без аналога

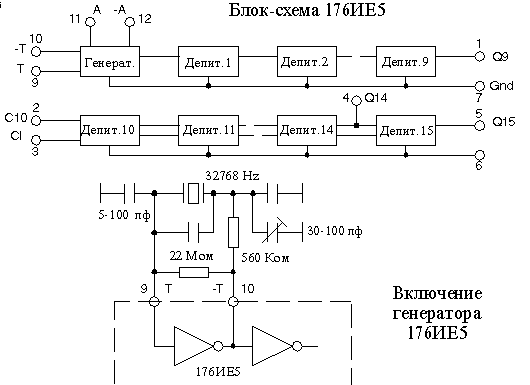

Микросхема ИЕ5 представляет собой 15-разрядный делитель частоты, который может работать с кварцевым резонатором, на частоту 16384 или 32768 Гц.

Делитель частоты включает в себя инвертор (вход - вывод 9, выход - вывод 10), который используется в качестве активного элемента задающего генератора.

Выходная частота снимается с выхода 14-го разряда (вывод 4) при частоте генератора 16384 Гц, или с выхода 15-го разряда (вывод 5) при частоте генератора 32768 Гц. На выводах 11 и 12 микросхемы присутствует усиленное по мощности напряжение с частотой задающего генератора, которое может быть использовано в преобразователе постоянного напряжения.

С девятого выхода делителя частоты (вывод 1) снимается напряжение с частотой 32 Гц (или 64 Гц), которое используется в случае применения жидкокристаллических индикаторов.

Для образования 15-разрядного делителя частоты необходимо выводы 1 и 2 микросхемы объединить, т.к. последние шесть разрядов схемы имеют самостоятельный вход (вывод 2), а внутренняя связь между выходом 9-го разряда и входом 10-го разряда делителя частоты отсутствует. Управляющий вход (3) предназначен для сброса последних шести разрядов схемы в нулевое состояние при установке точного времени. Вывод 6 (питание подложки) нужно соединить с выводом 7 (Общий).

Параметры (T=+25) при E=+9  176ИЕ5
Выходное напряжение логического 0, мА   0.5
    при выходном напряжении, В    0.3
Выходное напряжение логической 1, мА   0.5
    при выходном напряжении, В    8.2
Максимальная рабочая частота, МГц    1.0


Козак Виктор Романович, Новосибирск, 18-июня-2014 г.
