Прецизионный аналого-цифровой контроллер CAC208

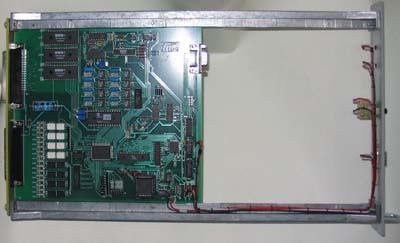

CAC208Модуль CAC208 предназначен для управления прецизионными (0,03%) управляемыми источниками питания. Модуль включает в себя 20-канальный прецизионный измеритель и 8 канальный цифроаналоговый преобразователь, что позволяет использовать его как преобразователь широкого применения. Наличие в блоке входного и выходного регистров с оптоизоляцией облегчает создание небольших измерительных стендов. Подробное описание устройства - (в формате pdf ).
Модуль состоит из:

- 8-канального 16-разрядного двухполярного ЦАПа;
- 20-канального АЦП;
- 8-канального выходного регистра с гальванически изолированными выходами
- 8-канального входного регистра с гальванически изолированными входами:
- CANBUS интерфейса, по которому осуществляется связь устройства с управляющей ЭВМ;
- встроенного микропроцессора.

    С точки зрения пользователя ЦАП может трактоваться либо как прецизионный цифроаналоговый преобразователь, либо как  генератор функций. В процессоре может содержаться до 8 таблиц, по которым устройство формирует изменяющееся напряжение методом кусочно-линейной интерполяции. Все ЦАПы на линии CANBUS либо программно определенная группа ЦАПов могут стартоваться одновременно широковещательной посылкой и с неопределенностью около 1 мсек изменять напряжения/токи соответствующих каналов источников питания ускорительного комплекса.
    20 канальный АЦП выполнен на микросхеме сигма-дельта АЦП и аналоговых мультиплексорах. Каждый измерительный канал является дифференциальным. Фактически АЦП имеет 24 входных канала и для программиста они ничем не отличаются друг от друга. Однако, четыре канала имеют фиксированное соединение: один измерительный канал соединен с температурным датчиком в блоке, один подключен к источнику питания блока, а два остальных измеряют эталонный источник опорного напряжения и "землю". Эти соединения используются при калибровке измерительной части для повышения метрологических показателей прибора. Процессор может организовывать измерения либо нескольких каналов (от 1 до 24), либо обеспечивать быстрые измерения по одному выбранному каналу. Измеренные значения могут как выдаваться в CANBUS, так и запоминаться во встроенной памяти и выдаваться по специальному запросу. Старт серии измерений может осуществляться адресным либо широковещательным сообщением по шине CANBUS. Командой от ЭВМ можно выбирать компромиссное сочетание времени измерения и разрешающей способности.
    Вся аналоговая часть гальванически изолирована от остальной части прибора, что облегчает измерения в условиях сильных помех.

Основные параметры устройства CAC208:
- разрядность ЦАПа    16 бит;
- разрешающая способность ЦАПа  16 бит:
- абсолютная погрешность ЦАПа не более  0.03%;
- разрядность АЦП    24 бит;
- разрешающая способность АЦП  24 бит:
- абсолютная погрешность АЦП не более  0.003%;
- входное напряжение АЦП   10 В;
- выходное напряжение ЦАПа   10 В;
- каналов выходного регистра  8;
- каналов входного регистра   8.
Козак Виктор Романович, Новосибирск, 22-мая-2014 г.
