Многоканальный цифроаналоговый преобразователь CANDAC16

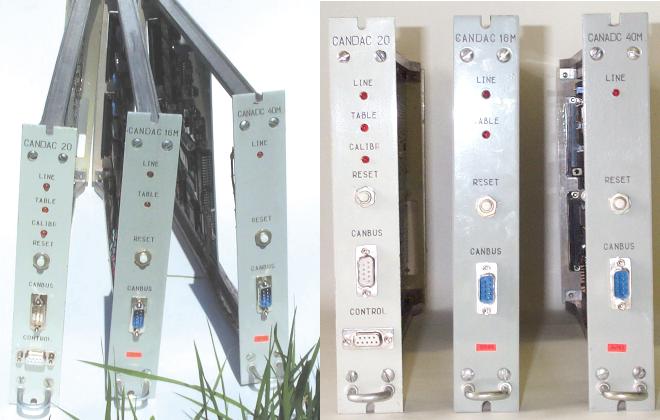

CANDAC

Модуль CANDAC16M предназначен для управления многоканальными управляемыми источниками питания. Кроме этого он может использоваться как многоканальный цифроаналоговый преобразователь широкого применения. Наличие в блоке входного и выходного регистров с оптоизоляцией облегчает создание небольших измерительных стендов. Подробное описание устройства (в формате pdf ).
Модуль состоит из:

- 16-канального 16-разрядного ЦАПа;
- 8-канального выходного регистра с гальванически изолированными выходами
- 8-канального входного регистра с гальванически изолированными входами:
- CANBUS интерфейса, по которому осуществляется связь устройства с управляющей ЭВМ;
- встроенного микропроцессора.

    С точки зрения пользователя ЦАП может трактоваться либо как 16 независимых цифроаналоговых преобразователей, либо как многоканальный генератор функций. В процессоре может содержаться до 8 таблиц для каждого канала ЦАПа, по которым устройство формирует изменяющееся напряжение методом кусочно-линейной интерполяции. Все ЦАПы на линии CANBUS либо программно определенная группа ЦАПов могут стартоваться одновременно широковещательной посылкой и с неопределенностью около 1 мсек изменять напряжения/токи соответствующих каналов источников питания ускорительного комплекса. Аппаратно многоканальность ЦАПа реализована раздачей напряжения с одного ЦАПа на 16 запоминателей.

Основные параметры устройства CANDAC16M:
- разрядность ЦАПа    16 бит;
- разрешающая способность   16 бит:
- абсолютная погрешность не более  0.05%;
- выходное напряжение    10 В;
- каналов выходного регистра  8;
- каналов входного регистра   8
Козак Виктор Романович, Новосибирск, 22-мая-2014 г.
email: kozak@inp.nsk.su
