Справочник по стандартным
цифровым ТТЛ микросхемам
|
|
ПР6 = (184) - преобразователь двоично-десятичного
кода в двоичный с открытым коллектором
ПР7 = (185) - преобразователь двоичного кода в двоично-десятичный с открытым коллектором |

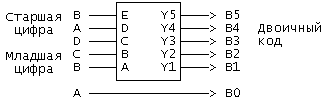

Преобразователь 6-битового двоично-десятичного кода в двоичный микросхемой 155ПР6 (184)
| В Х О Д Ы | В Ы Х О Д Ы | ||
| Число | E C D B A | -G | Y5 Y4 Y3 Y2 Y1 |
| 0-1 | L L L L L | L | L L L L L |
| 2-3 | L L L L H | L | L L L L H |
| 4-5 | L L L H L | L | L L L H L |
| 6-7 | L L L H H | L | L L L H H |
| 8-9 | L L H L L | L | L L H L L |
| 10-11 | L H L L L | L | L L H L H |
| 12-13 | L H L L H | L | L L H H L |
| 14-15 | L H L H L | L | L L H H H |
| 16-17 | L H L H H | L | L H L L L |
| 18-19 | L H H L L | L | L H L L H |
| 20-21 | H L L L L | L | L H L H L |
| 22-23 | H L L L H | L | L H L H H |
| 24-25 | H L L H L | L | L H H L L |
| 26-27 | H L L H H | L | L H H L H |
| 28-29 | H L H L L | L | L H H H L |
| 30-31 | H H L L L | L | L H H H H |
| 32-33 | H H L L H | L | H L L L L |
| 34-35 | H H L H L | L | H L L L H |
| 36-37 | H H L H H | L | H L L H L |
| 38-39 | H H H L L | L | H L L H H |
| X | X X X X X | H | H H H H H |

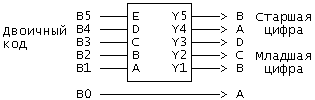

Преобразователь 6-битового двоичного кода в двоично-десятичный микросхемой 155ПР7 (185)
| В Х О Д Ы | В Ы Х О Д Ы | ||
| Число | E C D B A | -G | Y8 Y7 Y6 Y5 Y4 Y3 Y2 Y1 |
| 0-1 | L L L L L | L | H H L L L L L L |
| 2-3 | L L L L H | L | H H L L L L L H |
| 4-5 | L L L H L | L | H H L L L L H L |
| 6-7 | L L L H H | L | H H L L L L H H |
| 8-9 | L L H L L | L | H H L L L H L L |
| 10-11 | L L H L H | L | H H L L H L L L |
| 12-13 | L L H H L | L | H H L L H L L H |
| 14-15 | L L H H H | L | H H L L H L H L |
| 16-17 | L H L L L | L | H H L L H L H H |
| 18-19 | L H L L H | L | H H L L H H L L |
| 20-21 | L H L H L | L | H H L H L L L L |
| 22-23 | L H L H H | L | H H L H L L L H |
| 24-25 | L H H L L | L | H H L H L L H L |
| 26-27 | L H H L H | L | H H L H L L H H |
| 28-29 | L H H H L | L | H H L H L H L L |
| 30-31 | L H H H H | L | H H L H H L L L |
| 32-33 | H L L L L | L | H H L H H L L H |
| 34-35 | H L L L H | L | H H L H H L H L |
| 36-37 | H L L H L | L | H H L H H L H H |
| 38-39 | H L L H H | L | H H L H H H L L |
| 40-41 | H L H L L | L | H H H L L L L L |
| 42-43 | H L H L H | L | H H H L L L L H |
| 44-45 | H L H H L | L | H H H L L L H L |
| 46-47 | H L H H H | L | H H H L L L H H |
| 48-49 | H H L L L | L | H H H L L H L L |
| 50-51 | H H L L H | L | H H H L H L L L |
| 52-53 | H H L H L | L | H H H L H L L H |
| 54-55 | H H L H H | L | H H H L H L H L |
| 56-57 | H H H L L | L | H H H L H L H H |
| 58-59 | H H H L H | L | H H H L H H L L |
| 60-61 | H H H H L | L | H H H H L L L L |
| 62-63 | H H H H H | L | H H H H L L L H |
| X | X X X X X | H | H H H H H H H H |
| Параметры | ПР6,ПР7 |
| Выходное напряжение лог.0, В | -0.4 |
| Выходной ток лог. 0, мА | 12 |
| Входной ток лог. 0, мА | 1 |
| Входной ток лог. 1, мкА | 40 |
| Ток потребления, мА | -110 |
| Время выборки, нс | -62-99 |
