ИЕ17 - счетчик для часов с календарем 176ИЕ17 = без аналога

D - тактовый вход календаря
F - тактовый вход (частота 1024 Гц)
V - вход запрета выходов
R - вход установки "0"
Q - вход установки счетчиков
S2 - вход управления (частота 1024 Гц)
P - вход управления (установка)
Qa-Qd- выходы
A1-C1- выходы

    Микросхема 176ИЕ17 предназначена для электронных часов с календарем. Она содержит счетчики дней недели, чисел месяца и месяцев. Счетчик чисел считает от 1 до 29-31 в зависимости от месяца, счет дней недели производится от 1 до 7, счет месяцев- от 1 до 12. На выходы Qa-Qd выдается поочередно двоично-десятичный код цифры (единицы и десятки числа и месяца), а на выходах A-C постоянно присутствует двоичный код порядкового номера дня недели. Подача низкого потенциала на вход V переводит выходы Qa-Qd в состояние с высоким импедансом.


Микросхема	176ИЕ17
Параметры (T=+25) при питании	E=+9
Выходной ток логического 0, мА	0.5
При выходном напряжении, В	0.3
Выходной ток логической 1, мА	0.5
При выходном напряжении, В	8.2

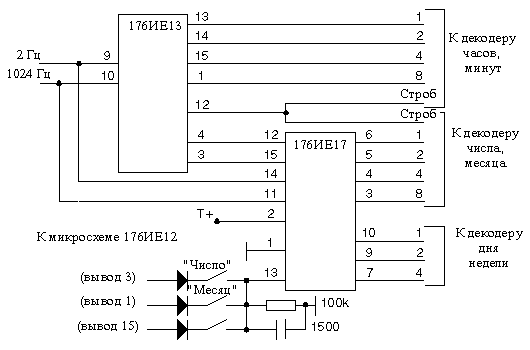

Схема включения микросхем 176ИЕ17 и 176ИЕ13
