Справочник по низкочастотным цифровым КМОП микросхемам
ИЕ18 - счетчик для часов с делителем частоты и генератором звонка
176ИЕ18 = без аналога

T1-T4- выходы мультиплексора (частота 128 Гц)
Q5 - выход делителя 2^5 (частота 1024 Гц)
Q14 - выход делителя 2^14 (частота 2 Гц)
Q15 - выход делителя 2^15 (частота 1 Гц)
Q60 - выход делителя выход счетчика секунд
HSo - выход сигнала звонка
-O - инверсный выход генератора
Cl - вход "установка 0"
HSi - вход сигнала звонка
Ck - вход генератора/делителя
Q - вход управления скважностью мультиплексора (управление яркостью индикации)

    Микросхема 176ИЕ18 состоит из кварцевого генератора с внешним кварцевым резонатором на частоту 32768 Гц, 15-разрядного делителя частоты и делителя частоты на 60 (делитель секунд). При подключении к микросхеме кварцевого резонатора с частотой 32768 Гц, она обеспечивает получение частот 32768, 1024, 128, 2, 1 и 1/60 Гц. Импульсы с частотой 128 Гц формируются на четырех выходах микросхемы (T1-T4) и сдвинуты между собой по фазе на четверть периода, их скважность равна 32/7.
    Эти импульсы предназначены для коммутации знакомест индикатора часов при динамической индикации. Выходы выполнены по схеме с "открытым стоком". Допустимый выходной ток микросхемы по этим выходам составляет 12 мА.
    Импульсы с частотой 1/60 Гц подаются на счетчик минут, импульсы с частотой 1 Гц могут использоваться для подачи на счетчик секунд и для зажигания разделительной точки. Частота 1024 Гц предназначена для звукового сигнала будильника. При подаче низкого потенциала на вход Cl (установка 0), выходы T1-T4 переводятся в состояние логического 0, что обеспечивает выключение индикации.
    При подаче на вход Q высокого потенциала, скважность импульсов на выходах T1-T4 увеличивается в 3.5 раза, что позволяет уменьшить яркость индикации.
    Микросхема 176ИЕ18 имеет специальный формирователь звукового сигнала. При подаче положительного импульса на вход HSi, на выходе HSo появляются пачки отрицательных импульсов с частотой 2048 Гц и скважностью 2. Длительность пачек 0.5 сек, период повторения- 1 сек. Выход выполнен по схеме с "открытым стоком" и допускает работу на нагрузку до 50 Ом.

Микросхема  176ИЕ18
Параметры (T=+25) при питании   E=+9
Выходной ток логического 0, мА    0.5
При выходном напряжении, В    2.0
Выходной ток логической 1, мА    0.5
При выходном напряжении, В    5.3

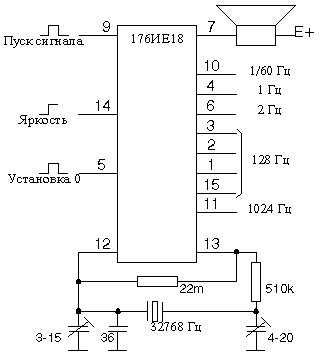

    Схема включения микросхемы 176ИЕ18

Козак Виктор Романович, Новосибирск, 18-июня-2014 г.
